Space Frames - Diagrid frames -A three-dimensional structuresالسقوف والاطارات الشبكية الفراغية -

د.م يوسف حميضة

إستشاري الهندسة المدنية
إستشاري
إنضم
2 يناير 2013
المشاركات
2,383
مجموع الإعجابات
3,185
النقاط
113
السلام عليكم

السقوف
والاطارات الشبكية الفراغية
Space Frames
Diagrid frames


ملف:

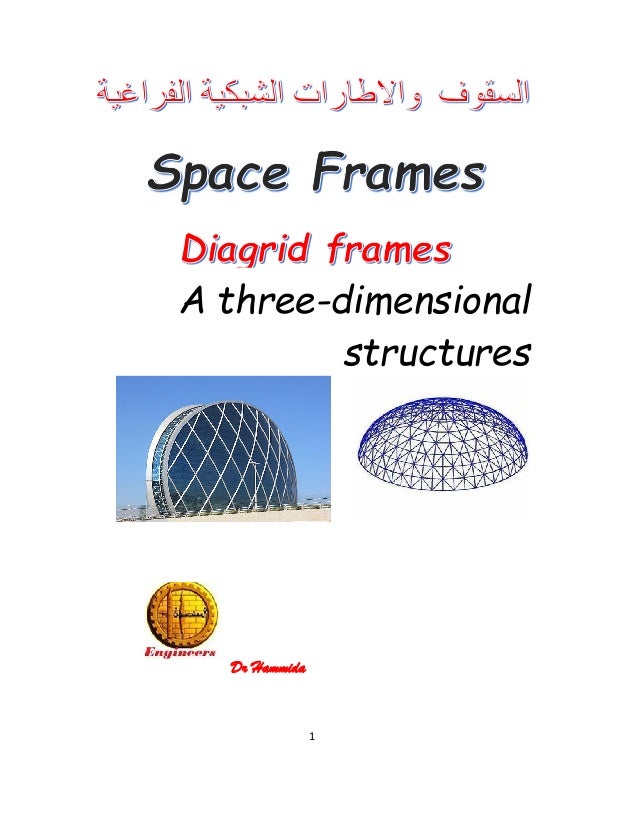

Space Frames - Diagrid frames -A three-dimensional structuresالسقوف والاطارات الشبكية الفراغية -
Space frame

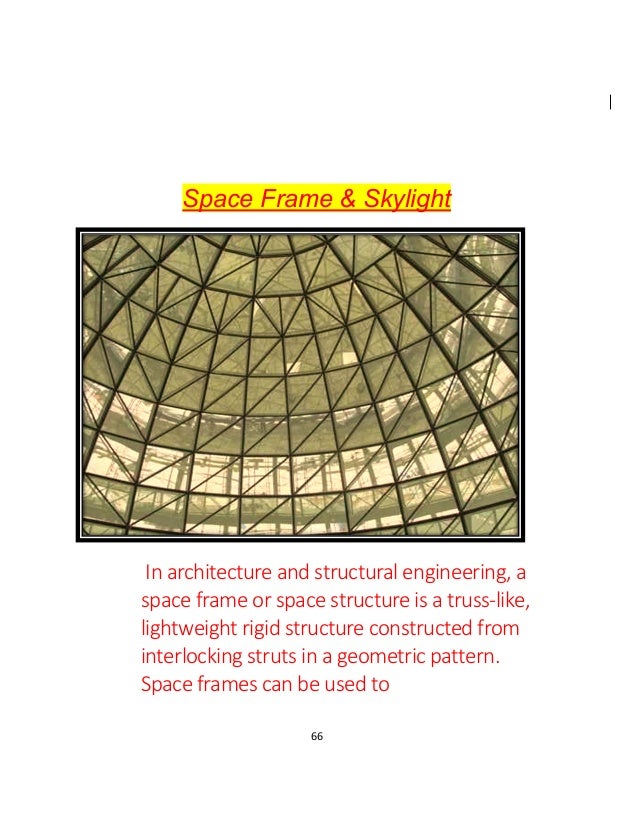

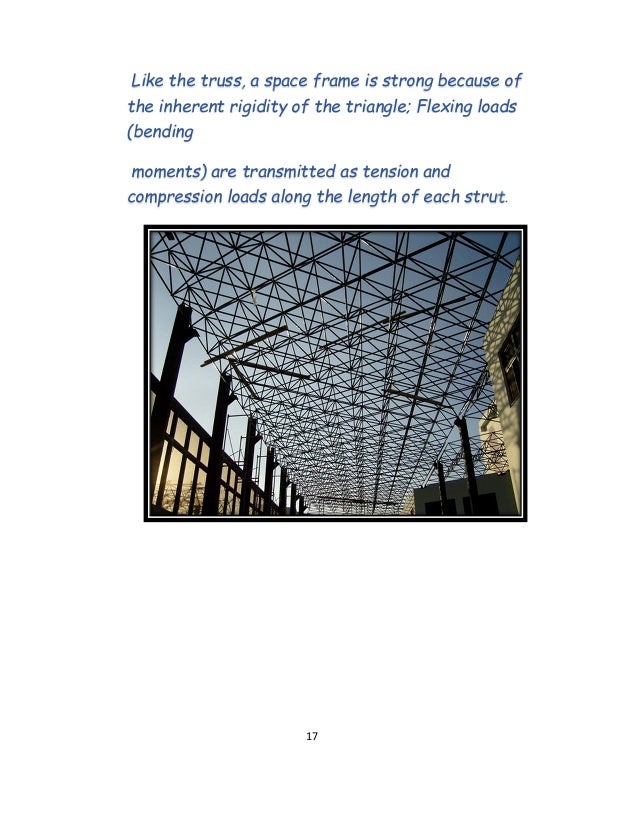

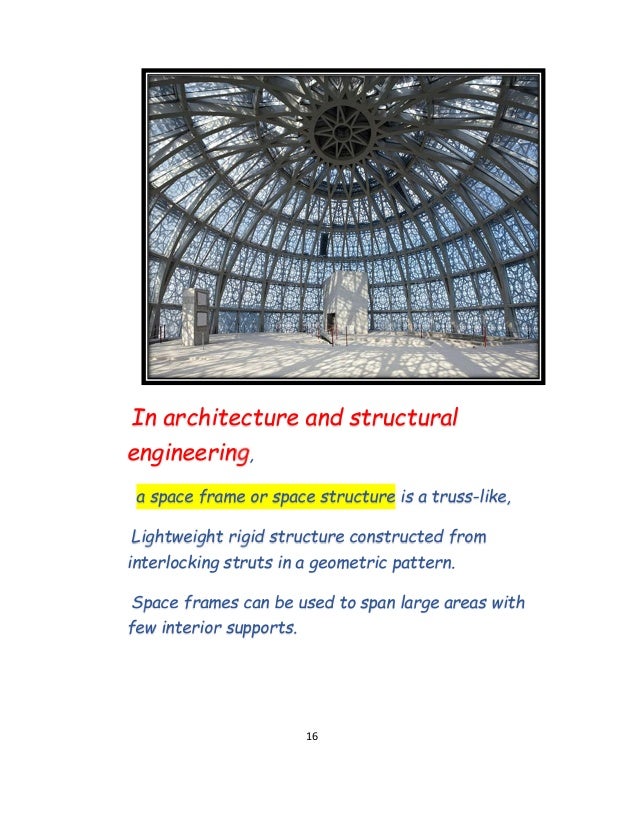

In architecture and structural engineering, a space frame or space structure is a truss-like, lightweight rigid structure constructed from interlocking struts in a geometric pattern. Space frames can be used to span l... more abstractIn architecture and structural engineering, a space frame or space structure is a truss-like, lightweight rigid structure constructed from interlocking struts in a geometric pattern. Space frames can be used to span large areas with few interior supports. Like the truss, a space frame is strong because of the inherent rigidity of the triangle; flexing loads (bending moments) are transmitted as tension and compression loads along the length of each strut.


- الاطار الفراغي
هو هيكل إنشائي صلب خفيف الوزن مصنوع من الدعامات المتشابكة في نمط هندسي مثلث شبيه بالجمالون. يمكن إستخدام إطارات الفضاء لتمتد لمساحات واسعة مع استخدام عدد قليل من الدعامات الداخلية. في الجمالون مثلا، يعتبر إطار الفضاء قوي بسبب الصلابة الموجود في المثلث المشكّل له؛ حيث ينتقل (عزمالانحناء) كما هو بالنسبة للشد Tension) والضغط Compression) للأحمال على طول الهيكل الإنشائي. وهناك عدة تطبيقات عملية لهذا النظام الإنشائي

-











































تحياتي
