AISC 360-16 LRFD Shear Plate bolted connection check spreadsheet

محمد ابو مريم

عضو معروف
إنضم
14 مايو 2006
المشاركات
3,651
مجموع الإعجابات
2,644
النقاط
113

بسم الله، والحمد لله، والصلاة والسلام على سيدنا رسول الله، وعلى آله وصحبه ومن والاه.

وبعد؛

فاليكم أخوتي ملف اكسل لحساب

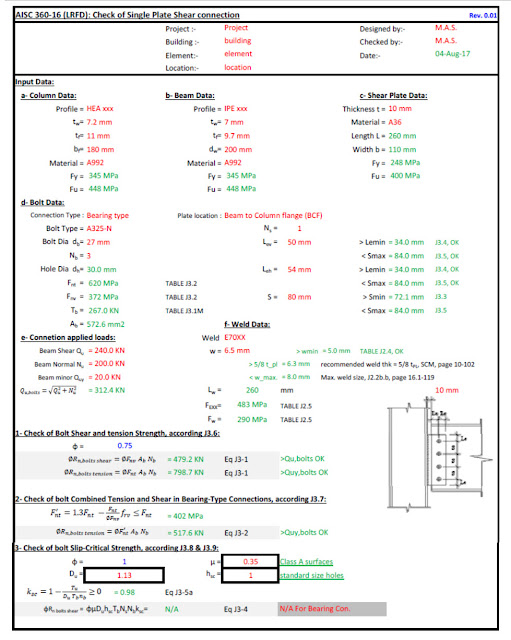

اAISC 360-16 LRFD Shear Plate bolted connection check, Rev 0.01 (04 Aug. 2017)


Used References:
1- AISC 360-16 LRFD.
2- Steel Construction Manual, 14th ed., Part 10.
3- Steel Design by William T. Segui _6th Ed-2017, Chapter 7, Simple connections.
4- Unified Design of Steel Structures by Louis F. Geschwindner_1st Ed-2008, Chapter 11 Simple Connections, 11.8 Single plate shear connections.
5-Structural Steel Design by Jack C. McCormac_5th Ed-2011, Chapter 15, item#15.7 Single plate, or shear tab, framing connections.
6- Handbook of strcutural steel Connection Design and Detail by Akbar R Tamboli_3rd ED-2016, Chapter 2, item #2.4.6 Extended Single-Plate Shear Connections (Shear Tabs).




Download from mediafire

Or download from here

ولا تنسونا من صالح دعائكم
"إِنْ أُرِيدُ إِلَّا الْإِصْلَاحَ مَا اسْتَطَعْتُ وَمَا تَوْفِيقِي إِلَّا بِاللَّهِ عَلَيْهِ تَوَكَّلْتُ وَإِلَيْهِ أُنِيبُ (88) "هود


التعديل الأخير:

مواضيع مماثلة

olma

عضو نشط
إنضم
1 يناير 2010
المشاركات
288
مجموع الإعجابات
55
النقاط
28
شكرا و جزاك الله كل خير


eng-mahfouz

عضو نشط
إنضم
20 فبراير 2014
المشاركات
407
مجموع الإعجابات
162
النقاط
43
السلام عليكم :
بالنسبة لبرنامج ETABS 18.1.1لاحظت ان هذه النسخة من ETABS 18.1.1لاتقوم بتصميم العقد بالنسبة للمنشاءات المعدنية steel joint designوعلى الرغم من اختيار وتعليم العقدة المراد تصميمها الا ان القائمة تحت هذه العنوانsteel joint design تبقى غير مفعلة وبالتالي لايمكن تصميم العقدة من لديه الحل لهذه المشكلة يكون مشكور


زعيم الاسكندرية

عضو معروف
إنضم
11 أغسطس 2008
المشاركات
1,654
مجموع الإعجابات
489
النقاط
83
السلام عليكم :
بالنسبة لبرنامج ETABS 18.1.1لاحظت ان هذه النسخة من ETABS 18.1.1لاتقوم بتصميم العقد بالنسبة للمنشاءات المعدنية steel joint designوعلى الرغم من اختيار وتعليم العقدة المراد تصميمها الا ان القائمة تحت هذه العنوانsteel joint design تبقى غير مفعلة وبالتالي لايمكن تصميم العقدة من لديه الحل لهذه المشكلة يكون مشكور
تم الغاء تصميم الوصلات في برنامج الايتابس اعتبارا من الاصدار 17 وننصح بعدم تصميم الوصلات المعدنية باستخدام الاصدارات القديمة للايتابس لأن نتائجها كارثية
اما القائمة التي تتحدث عنها اسمها steel joist design وليس steel joint design
كما ان شركة csi لم تنتج حتى الآن برنامجا خاصا بها لتصميم الوصلات
وانما تعتمد على التفاعل مع برنامج idea 2020
ويمكنك استخدام برنامج RAM CONNECTION او IDEA STATICA
كلاهما من اقوى البرامج في تصميم الوصلات المعدنية
تحياتي

التعديل الأخير:

eng-mahfouz

عضو نشط
إنضم
20 فبراير 2014
المشاركات
407
مجموع الإعجابات
162
النقاط
43
السلام عليكم السيد المهندس زعيم الاسكندرية
كل الشكر لكم المشكلة ان برنامج 20 idea staticaيتفاعل مع برنامج etabs 18.1.1 ولكن ليس له كراك
(idea statica20)اما برنامج ram connection فهل يمكن التصدير ملف له من etabs 18.1.1
جزاكم الله خيرا


eng-mahfouz

عضو نشط
إنضم
20 فبراير 2014
المشاركات
407
مجموع الإعجابات
162
النقاط
43
السلام عليكم ويعود السؤال مجددا ماهو افضل برنامج لتصميم المنشأت المعدنية للابنية (المقصود االابنية السكنية المتعددة الطوابق ) هل هوRobot- STAAD PRO --.........
جزاكم الله خيرا


زعيم الاسكندرية

عضو معروف
إنضم
11 أغسطس 2008
المشاركات
1,654
مجموع الإعجابات
489
النقاط
83
السلام عليكم ويعود السؤال مجددا ماهو افضل برنامج لتصميم المنشأت المعدنية للابنية (المقصود االابنية السكنية المتعددة الطوابق ) هل هوrobot- staad pro --.........
جزاكم الله خيرا
الحقيقة ان التصميم على staad ميزته الوحيدة انه مربوط ببرنامج ram وهو من انتاج نفس الشركة ويوجد تكامل بينهما - ولكن مشكلته الكبيرة عدم توافق المحاور مع باقي البرامج المعتادة وخاصة الاوتوكاد
لكن افضل البرامج حاليا والذي ازاح برامج اخرى كثيرة بعد سيطرة على السوق قرابة سنة 20 هو برنامج robot
اكبر مميزاته انه يعمل تحت مظلة اوتوديسك يعني ملفاته متكاملة مع الادفانسيد ستيل ومع idea
يعني بيسهل جدا جدا في ال shop drawing
كذلك يوجد ربط بينه وبين rivet يعني الحياة حلوة
مشكلته الوحيدة ( معي انا شخصيا ) ان مستخدمي برامج csi بعد عقدين من الزمن فان الانتقال من الايتابس للروبوت صعب يكون بصورة مفاجئة
حيث يظل برنامج الايتابس حتى الآن هو الأفضل في مدخلات الاحمال الجانبية وتصميم العناصر الراسية
وبناء عليه لا تندمج كثيرا مع برامج csi لأني اعتقد انها قريبا ستتوقف او تباع لشركة اخرى
فمن الأفضل لك بدري بدري ابدأ مع الروبوت
تحياتي لك

التعديل الأخير:

زعيم الاسكندرية

عضو معروف
إنضم
11 أغسطس 2008
المشاركات
1,654
مجموع الإعجابات
489
النقاط
83
السلام عليكم السيد المهندس زعيم الاسكندرية
كل الشكر لكم المشكلة ان برنامج 20 idea staticaيتفاعل مع برنامج etabs 18.1.1 ولكن ليس له كراك
(idea statica20)اما برنامج ram connection فهل يمكن التصدير ملف له من etabs 18.1.1
جزاكم الله خيرا
لا يمكن التصدير من الايتابس للرام لاختلاف نظام المحاور بين الاثنين
وهذه مشكلة برامج شركة bently


eng-mahfouz

عضو نشط
إنضم
20 فبراير 2014
المشاركات
407
مجموع الإعجابات
162
النقاط
43
السلام عليكم السيد المهندس :زعيم الاسكندرية جزيل الشكر لكم على مداخلتكم القيمة


eng-mahfouz

عضو نشط
إنضم
20 فبراير 2014
المشاركات
407
مجموع الإعجابات
162
النقاط
43
السلام عليكم :هذه بعض الاراء الاكاديمية حول برامج التحليل الانشائي وايهما تفضل الخلا صة تبين حسب نوع المنشا بيتوني ام معدني يجب اختيار البرنامج بمعنى اخر لايوجد برنامج واحد يكفي وجيد للمنشات البيتونية والمعدنية يمكن اعتماده وهنا تكمن الصعوبة .....
[h=1]Which is your preference when analyzing 3D frames; STAAD, ETABS, LUSAS, RISA 3D SAP200 or ROBOT?[/h]
In a followup question to what was previously asked, which of the following would you recommend for analysis and performing design checks on 3D frames:
(1) STAAD
(2) ETABS
(3) SAP2000
(4) LUSAS
(5) RISA 3d
(6) Autodesk ROBOT




Nuclear Power Corporation of India ltd:.

STAAD is simple and extremely user friendly. It is the basic software for frame structures, and with some modules / macros for NDCTs, etc. The best part is, Input file, which is as good as English Story, sequential, and easily understandable. Interface with Design module is also good. However, drawing capabilities are bare minimum or negligible. As one goes for refined / sophisticated analysis, other software are better. Most engineering colleges are teaching STAAD, thus, freshers are comfortable with this. A few colleges started teaching SAP2000 / ETABS, which have better facilities compared to STAAD
another opinion .
ETABS, STAAD Pro and SAP2000 are the best structural software (structural analysis for building analysis and design).
