السلام عليكم اخوانى الاحباء تحياتى لكم جميعا

استفسار مهم جدا فى اعمال التشطيبات

الان لدينا صاله كبيره ومفتوح عليها غرف الغرف بها لياسه والصاله حوائطها ستركب رخام

الان قمنا بالانتهاء من اعمال اللياسه بالغرف وقمنا بتربيع الصاله وزويها لتركيب حلوق الابواب ثم الرخام فتفاجأنا بهذه المشكله

عند ضبط الباب على رخام الصاله لا يضبط الباب مع اللياسه فى بعض الغرف بمعنى ان يكون حلق الباب بارز او غاطس عن اللياسه فى الغرف المشكله من الاول كانت فى اعمال المبانى واللياسه لم يتم ربطها بالرخام بالصاله؟

ما الحل فى هذه المشكله العويصه؟؟؟؟؟؟؟؟؟؟

مرفق plan للمبنى الصاله مرمز لها باسم بهو المدخل


المرفقات

  • Floor Plan.rar
    1,003.6 KB · المشاهدات: 84
التعديل الأخير:

طلعت محمد علي

إستشاري الهندسة المدنية
إستشاري
إنضم
2 مارس 2007
المشاركات
1,759
مجموع الإعجابات
1,237
النقاط
113
السلام عليكم اخوانى الاحباء تحياتى لكم جميعا

استفسار مهم جدا فى اعمال التشطيبات

الان لدينا صاله كبيره ومفتوح عليها غرف الغرف بها لياسه والصاله حوائطها ستركب رخام

الان قمنا بالانتهاء من اعمال اللياسه بالغرف وقمنا بتربيع الصاله وزويها لتركيب حلوق الابواب ثم الرخام فتفاجأنا بهذه المشكله

عند ضبط الباب على رخام الصاله لا يضبط الباب مع اللياسه فى بعض الغرف بمعنى ان يكون حلق الباب بارز او غاطس عن اللياسه فى الغرف المشكله من الاول كانت فى اعمال المبانى واللياسه لم يتم ربطها بالرخام بالصاله؟

ما الحل فى هذه المشكله العويصه؟؟؟؟؟؟؟؟؟؟

مرفق plan للمبنى الصاله مرمز لها باسم بهو المدخل

اذا كان الحلق غاطس عن اللياس يتم تركيب تجليده خشب من نفس نوع الخشب المستخدم لتغطى الفرق وهو حل معترف به معماريا وكثيرا ما نقوم به

اما اذا كان الحلق بارز عن اللياسه فبنظره سريعه على الرسومات نلاحظ ان المبانى عرض 20 سم واعتقد ان عرض الحلق الذى تود استخدامه هو 25 سم فى هذه الحاله يتم انقاص عرض الحلق ( الكلينى ) بما يتماشى مع عرض الحائط بعد التشطيب على ان يتم الانقاص من الناحيه التى لا تركب بها الضلفه


no_way

عضو نشط
إنضم
30 مارس 2006
المشاركات
374
مجموع الإعجابات
50
النقاط
28
اذا كان الحلق غاطس عن اللياس يتم تركيب تجليده خشب من نفس نوع الخشب المستخدم لتغطى الفرق وهو حل معترف به معماريا وكثيرا ما نقوم به

اما اذا كان الحلق بارز عن اللياسه فبنظره سريعه على الرسومات نلاحظ ان المبانى عرض 20 سم واعتقد ان عرض الحلق الذى تود استخدامه هو 25 سم فى هذه الحاله يتم انقاص عرض الحلق ( الكلينى ) بما يتماشى مع عرض الحائط بعد التشطيب على ان يتم الانقاص من الناحيه التى لا تركب بها الضلفه


اخى جزاكم الله خيرا على ردك ولكنى احب الفت انتباهك الى ان الحلق حديد والباب حديد فلا مجال للقص او الزياده وعرض الحلق 27 سم 20 مبانى و 2 سم لياسه و 5 سم رخام


رزق حجاوي

إستشاري الهندسة المدنية
إستشاري
إنضم
3 مارس 2008
المشاركات
7,748
مجموع الإعجابات
5,536
النقاط
113
السلام عليكم اخوانى الاحباء تحياتى لكم جميعا

استفسار مهم جدا فى اعمال التشطيبات

الان لدينا صاله كبيره ومفتوح عليها غرف الغرف بها لياسه والصاله حوائطها ستركب رخام

الان قمنا بالانتهاء من اعمال اللياسه بالغرف وقمنا بتربيع الصاله وزويها لتركيب حلوق الابواب ثم الرخام فتفاجأنا بهذه المشكله

عند ضبط الباب على رخام الصاله لا يضبط الباب مع اللياسه فى بعض الغرف بمعنى ان يكون حلق الباب بارز او غاطس عن اللياسه فى الغرف المشكله من الاول كانت فى اعمال المبانى واللياسه لم يتم ربطها بالرخام بالصاله؟

ما الحل فى هذه المشكله العويصه؟؟؟؟؟؟؟؟؟؟

مرفق plan للمبنى الصاله مرمز لها باسم بهو المدخل
السلام عليكم
يطلب ارفاق تفصيلة الحلق للباب


no_way

عضو نشط
إنضم
30 مارس 2006
المشاركات
374
مجموع الإعجابات
50
النقاط
28
مرفق لحضرتكم بعض الصور لبعض المشاكل وصور لحلوق الابواب تفصيلة الحلق لا ادرى سوف اقوم بالبحث عنها


المرفقات

  • New Folder (2).rar
    583.5 KB · المشاهدات: 128

رزق حجاوي

إستشاري الهندسة المدنية
إستشاري
إنضم
3 مارس 2008
المشاركات
7,748
مجموع الإعجابات
5,536
النقاط
113
السلام عليكم اخوانى الاحباء تحياتى لكم جميعا
استفسار مهم جدا فى اعمال التشطيبات
الان لدينا صاله كبيره ومفتوح عليها غرف الغرف بها لياسه والصاله حوائطها ستركب رخام
الان قمنا بالانتهاء من اعمال اللياسه بالغرف وقمنا بتربيع الصاله وزويها لتركيب حلوق الابواب ثم الرخام فتفاجأنا بهذه المشكله
عند ضبط الباب على رخام الصاله لا يضبط الباب مع اللياسه فى بعض الغرف بمعنى ان يكون حلق الباب بارز او غاطس عن اللياسه فى الغرف المشكله من الاول كانت فى اعمال المبانى واللياسه لم يتم ربطها بالرخام بالصاله؟
ما الحل فى هذه المشكله العويصه؟؟؟؟؟؟؟؟؟؟
مرفق plan للمبنى الصاله مرمز لها باسم بهو المدخل
السلام عليكم
حسبما فهمته من المشاركة والصور التي ارسلتها فانه يتضح ما يلي
  • ان سماكة الجدار عند الابواب ليست موحدة وذلك بسبب ان سماكة اللياسة Plaster ليست ثابتة بسبب اخطاء في التنفيذ اعمال البلوك او الاعمدة.
  • تم تصنيع حلوق الابواب حسب السماكة النظرية للجدار (سماكة البلوك+ سماكة طبقتي اللياسة) وليس حسب حسب الواقع من خلال اخذ قياس سماكة كل جدار حسبما تم تنفيذه فعليا.
  • نوع حلق اللباب من النوع الثابت وغير قابل للتعديل حسب سماكة الجدار الفعلية .
ومما سبق يتضح ان الاخطاء المتكررة في كل مرحلة سواءا في التنفيذ او التفاصيل التنفيذية او التصنيع ادى لحصول لمثل هذه المشكلة الحقيقية وخصوصا عندما يكون هناك من يدقق على تنفيذ الاعمال وان تكون بالشكل الصحيح وحسب المخططات والمواصفات .
اما الاجراءات المتبعة لمنع حصول مثل هذه المشكلة فيكون كما يلي :-
  1. بعد انتهاء من تركيب البلوك(الطوب=المباني) يتم تركيب حلق كاذب false frame بحيث يكون عرضه سماكة البلوك + سماكة طبقتي اللياسة النظرية ويتم ضبط (حكم)سماكة اللياسة للجدار الذي به باب بناء على ذلك ونتيجة لذلك نحصل على عرض ثابت للجدار عن فتحة الابواب ويكون لدينا عرض حلق الباب ثابتا وليس هناك اية مشاكل عند التركيب.
  2. اذا لم يتم اخذ البند الاول بعين الاعتبار عند التنفيذ يتم اخذ قياس لعرض الجدار حسب الواقع وتفصيل حلوق الابواب بناءا على القياسات الفعلية في الموقع والعيب في هذه الطريقة ان عرض حلوق الابواب لن يكون ثابتا (ويكون هناك منطقة الوسط متغيرة الابعاد) وهذه الطريقة مكلفة في التصنيع وتأخذ وقتا اضافيا .http://dunbarton.com/wp-content/uploads/2010/09/rfsect_3.pdf

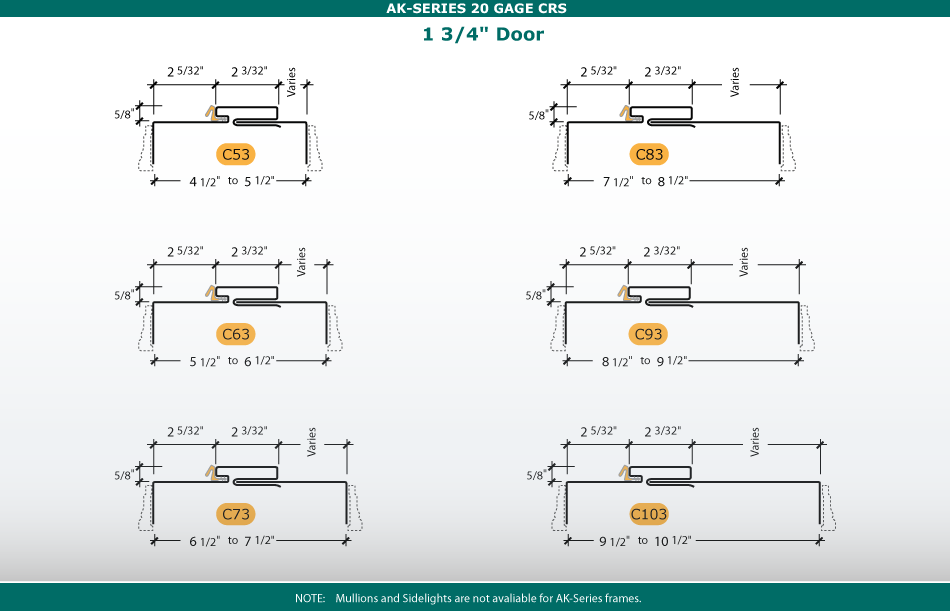

  3. اذا لم يتم العمل بالطريقتين السابقتين يتم تصنيع فريم الباب من النوع القابل للتعديل adjustable frame حيث يمكن زيادة العرض او تنقيص عرض حلق الباب حسب عرض الجدار كما في الشكل المرفق


او هذا الشكل






اما لحل المشكلة لديك فيكون من خلال :-

  • الاستغناء عن حلوق الابواب التي بها مشكلة (تكاليف اضافية ).
  • تصنيع حلق باب جديد بناء على السماكة الفعلية في الموقع.
  • استخدام الحلق القابل للتعديل adjustable frame

التعديل الأخير:

no_way

عضو نشط
إنضم
30 مارس 2006
المشاركات
374
مجموع الإعجابات
50
النقاط
28
السلام عليكم
حسبما فهمته من المشاركة والصور التي ارسلتها فانه يتضح ما يلي
  • ان سماكة الجدار عند الابواب ليست موحدة وذلك بسبب ان سماكة اللياسة Plaster ليست ثابتة بسبب اخطاء في التنفيذ اعمال البلوك او الاعمدة.
  • تم تصنيع حلوق الابواب حسب السماكة النظرية للجدار (سماكة البلوك+ سماكة طبقتي اللياسة) وليس حسب حسب الواقع من خلال اخذ قياس سماكة كل جدار حسبما تم تنفيذه فعليا.
  • نوع حلق اللباب من النوع الثابت وغير قابل للتعديل حسب سماكة الجدار الفعلية .
ومما سبق يتضح ان الاخطاء المتكررة في كل مرحلة سواءا في التنفيذ او التفاصيل التنفيذية او التصنيع ادى لحصول لمثل هذه المشكلة الحقيقية وخصوصا عندما يكون هناك من يدقق على تنفيذ الاعمال وان تكون بالشكل الصحيح وحسب المخططات والمواصفات .
اما الاجراءات المتبعة لمنع حصول مثل هذه المشكلة فيكون كما يلي :-
  1. بعد انتهاء من تركيب البلوك(الطوب=المباني) يتم تركيب حلق كاذب false frame بحيث يكون عرضه سماكة البلوك + سماكة طبقتي اللياسة النظرية ويتم ضبط (حكم)سماكة اللياسة للجدار الذي به باب بناء على ذلك ونتيجة لذلك نحصل على عرض ثابت للجدار عن فتحة الابواب ويكون لدينا عرض حلق الباب ثابتا وليس هناك اية مشاكل عند التركيب.
  2. اذا لم يتم اخذ البند الاول بعين الاعتبار عند التنفيذ يتم اخذ قياس لعرض الجدار حسب الواقع وتفصيل حلوق الابواب بناءا على القياسات الفعلية في الموقع والعيب في هذه الطريقة ان عرض حلوق الابواب لن يكون ثابتا (ويكون هناك منطقة الوسط متغيرة الابعاد) وهذه الطريقة مكلفة في التصنيع وتأخذ وقتا اضافيا .http://dunbarton.com/wp-content/uploads/2010/09/rfsect_3.pdf
  3. اذا لم يتم العمل بالطريقتين السابقتين يتم تصنيع فريم الباب من النوع القابل للتعديل adjustable frame حيث يمكن زيادة العرض او تنقيص عرض حلق الباب حسب عرض الجدار كما في الشكل المرفق


او هذا الشكل


اما لحل المشكلة لديك فيكون من خلال :-
  • الاستغناء عن حلوق الابواب التي بها مشكلة (تكاليف اضافية ).
  • تصنيع حلق باب جديد بناء على السماكة الفعلية في الموقع.
  • استخدام الحلق القابل للتعديل adjustable frame

مهندسنا الكبير جزاكم الله خيرا على الرد الاكثر من رائع وانبه حضرتك لبعض الامور

1-جزء الجدار داخل الغرفة لياسه اما الجزء الاخر رخام
2-سماكة اللياسه ثابته وهى 2 سم بجانب الابواب المشكلة فى ان الغرف غير مزويه مع الصاله
3-الحلق كما تكرمتم ثابت وتم تصنعيه مسبقا على حساب ان عرض الجدار 20 سم و2 سم لياسه و5 سم رخام

المشكله حضرتك ليست فى ان الحلق بارز من الطرفين ففى بعض الحالات يكون الحلق بارز من جهه ومن الجهه الاخرى متماشى مع اللياسه (داخل الغرفه) فليست المشكله فى عرض الحلق المشكله فى زوى اللياسه مع الرخام

مرفق صوره لمشروع اخر بعد الانتهاء من تركيب الابواب


المرفقات

  • 20130227_131745.jpg
    14.6 KB · المشاهدات: 51
