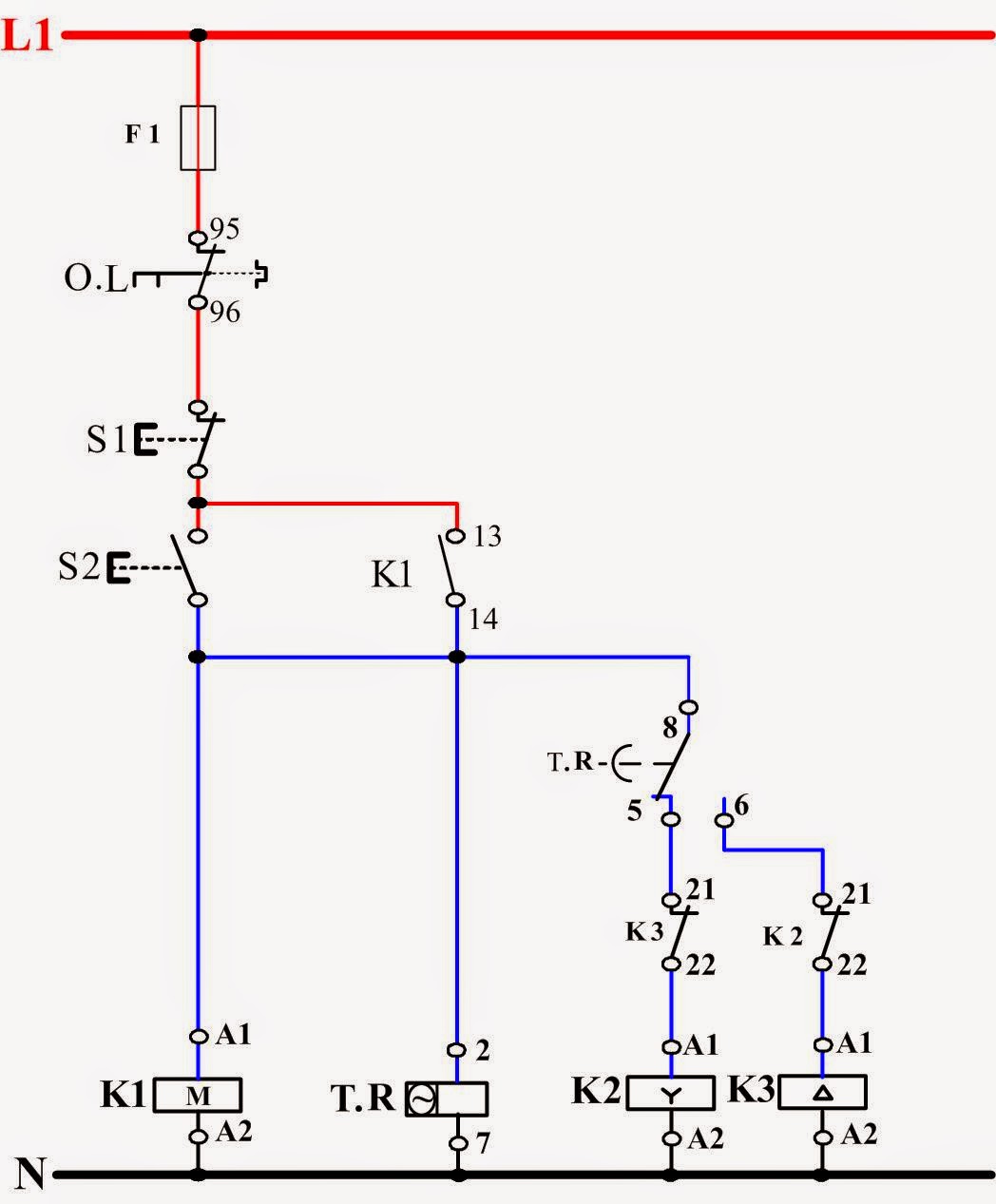

1. دارة التحكم :

عند الضغط على ضاغط التشغيل S2 يغذي التيار الملف K1 فتغلق ملامساته المفتوحة وتفتح ملامساته المغلقة ويسري التيار أيضا الى ملف المؤقت T.R فيعملا معا عن طريق ملامس الاستمرارية 13-14 في المفتاح التلامسي K1 الذي يوصل التيار الى نقاط ملف المؤقت T.R ليعمل على إيصال التيار الى ملف المفتاح التلامسي K2 فيعمل المحرك بتوصلية النجمة. وبعد فترة من الزمن يتم تحديدها مسبقا يقوم المؤقت بفصل التيار عن ملف المفتاح التلامسي K2 الخاص بتوصيلة النجمة، ويصل التيار الى ملف المفتاح التلامسي K3 الخاص بتوصيلة المثلث فتضيء H2 ويستمر في العمل مع المفتاح الرئيسي K1 عن طريق نقاط الاستمرارية ليعمل المحرك بتوصيلة المثلث. ويتم إيقاف المحرك بالضغط على ضاغط الإيقاف S1 فيضيء المصباح H3. وعند حدوث خلل في المحرك يضيء المصباح H3 . ويقف المحرك عن العمل. الشكل التالي



2. دارة التشغيل :

تعمل بنفس الطريقة التي يتم بها تشغيل وإيقاف محرك ثلاثي الطور نجمة / مثلث بوساطة المفاتيح التلامسية وضواغط الإيقاف والتشغيل يدويا .

المصدر : موسوعة الكهرباء والتحكم
